Pada kesempatan yang baik ini, saya akan berbagi mengajar tentang konfigurasi static routing RIP pada simulator cisco packet tracer. ketentuan device atau perangkat serta ip yang digunakan.
Ketentuan Device yang digunakan :
- 1 Server
- 2 Router (PT-Router)
- 1 Switch
- 2 Client atau lebih
- Gambar Topology
1. Langkah pertama yaitu :
susun topologi, lalu hubungkan masing-masing device dengan kabel dan tentukan ip yang akan digunakan.
Ketentuan kabelnya yaitu :
• Server ke Router-1 ( menggunakan kabel Cross-Over )
• Router-1 ke Router-2 ( menggunakan kabel Serial DTE )
• Router-2 ke Switch ( menggunakan kabel Straight-Over )
• Switch ke Client ( menggunakan kaberl Straight-Over )
2. Konfigurasi IP Address server
Klik device Server > masuk tab Desktop > klik IP Configuration > lalu Masukkan IP yang telah di tentukan sebelumnya.
- Konfigurasi DNS SERVER
Klik device Server > masuk tab Services > klik menu DNS > lalu setting DNSnya > On

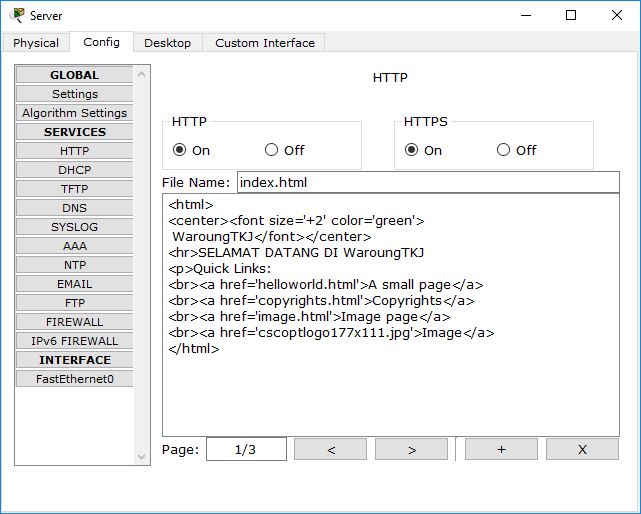

Jika ingin mengubah pesan website yang muncu di browser, kamu bisa mengubahnya di menu HTML.
- Konfigurasi ROUTER
Untuk melakukan konfigurasi router di cisco melalui laptop / pc yang terhubung ke router dengan media cable console. Konfigurasinya mudah, silahkan disimak.
KONFIGURASI ROUTER-0
Continue with configuration dialog? [yes/no]: n0
Enter
Router>en
Router#conf t
Router(config)#int f0/0
Router(config-if)#ip add 126.10.1.2 255.0.0.0
Router(config-if)#no shut
Enter
======================================
Router(config-if)#exi
Router(config)#int s2/0
Router(config-if)#ip add 172.16.20.1 255.255.0.0
Router(config-if)#no shut
Router(config-if)#exi
======================================
Router(config)#router rip
Router(config-router)#network 126.0.0.0
Router(config-router)#network 172.16.0.0
Router(config-router)#network 192.168.30.0
Router(config-router)#exi
KONFIGURASI ROUTER-1
--- System Configuration Dialog ---
Continue with configuration dialog? [yes/no]: n
Press RETURN to get started!
Router>en
Router#conf t
Router(config)#int s2/0
Router(config-if)#ip add 172.16.20.2 255.255.0.0
Router(config-if)#no shut
Enter
======================================
Router(config-if)#exi
Router(config)#int f0/0
Router(config-if)#ip add 192.168.30.1 255.255.255.0
Router(config-if)#no shut
Enter
Router(config-if)#exi
======================================
Router(config)#router rip
Router(config-router)#network 126.0.0.0
Router(config-router)#network 172.16.0.0
Router(config-router)#network 192.168.30.0
Router(config-router)#exi
- Konfigurasi IP CLIENT
Pada topologi yang saya konfigurasi kali ini terdapat 2 PC, konfigurasinya sebagai berikut :
1. Laptop / PC

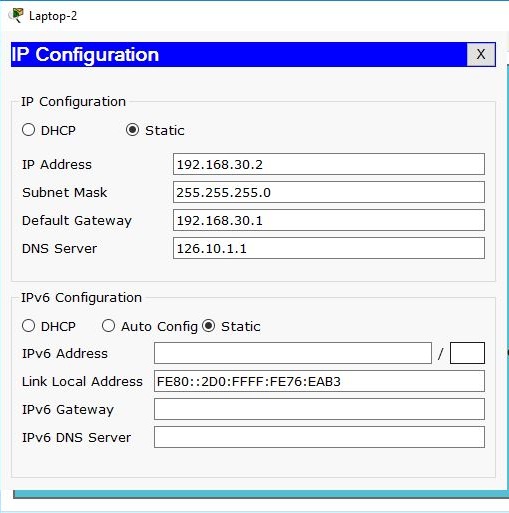

Klik device Client > masuk tab Desktop > klik IP Configuration
Lakukan konfigurasi untuk device client yang lain dengan ip yang bisa saling ping sesama klien.
Setelah konfigurasi selesai, lalu lakukan tes ping untuk pengetesan, Apakah masing-masing device sudah terkoneksi atau belum.
Pengujian 1 : ping dari Client ke Server
Cara pertama dilakukan dengan cara ping menggunakan command prompt, caranya klik device Client > masuk tab Desktop > klik Commond Prompt > lalu lakukan ping IP Server Nya
Pengujian 2 : ping menggunakan icon message
Cara pertama dilakukan dengan cara mengirim paket dari masing-masing device/perangkat, klik Add Simple PDU atau bisa dengan klik “P” pada keyboard, lalu klik device yang akan mengirim dan menerima paket, jika berhasil maka hasilnya akan Successful.
Pengujian 3 : Lakukan tracert dari Client menuju Server untuk melihat klien terkoneksi melalui jalur mana
Selamat mencoba, dan semoga sukses.
~Wassalamu’alaikum Wr. Wb~
