Paket
1
|
|
DOKUMEN NEGARA
|
|
TAHUN PELAJARAN 2021/2022
SOAL UJI KOMPETENSI
Satuan
Pendidikan : Sekolah Menengah Kejuruan
Kompetensi
Keahlian : Teknik Komputer dan Jaringan
Alokasi
Waktu : 8 jam
Bentuk
Soal : Penugasan
Perorangan (Praktik)
Judul
Tugas : Instalasi dan konfigurasi Jaringan
I.
PETUNJUK UMUM
1. Periksalah dengan teliti dokumen soal ujian praktik,
yang terdiri atas 4 halaman
2. Periksa lah peralatan dan bahan
yang dibutuhkan
3. Gunakan peralatan utama dan
peralatan keselamatan kerja yang telah disediakan
4. Gunakan peralatan sesuai dengan SOP
(Standard Operating Procedure)
5. Bekerja lah dengan memperhatikan petunjuk Pembimbing / Penguji
6. Diperkenankan
meninggalkan ruangan untuk beristirahat atau ke kamar kecil tanpa penghentian
waktu ujian
7. Tetap
tenang dan tidak gaduh saat berada di dalam tempat uji kompetensi
II. DAFTAR PERALATAN
No.
Nama
Alat/Bahan/Komponen
Spesifikasi Minimal
Jumlah
Keterangan
1
2
3
4
5
Alat
1
PC Client
Processor: Pentium Dual Core
RAM: 2 GB
Harddisk: 500 GB
NIC 100 Mbps
Monitor 14”
1 unit
Digunakan sebagai client
2
Laptop
Processor: Pentium Dual Core
RAM: 2 GB
Harddisk: 500 GB
NIC 100 Mbps
Monitor
14”
1 unit
Digunakan sebagai client
3
Crimping Tool
1 Buah
Untuk kabel RJ 45
4
Cable Tester
1 Buah
Untuk kabel RJ 45
Bahan
1.
Kabel UTP
Cat 5
3 Meter
2.
Konektor RJ 45
Cat 5
12 Buah
3.
Koneksi Internet
1 Mbps
Minimal
Komponen
1
Wifi Routerboard
RB-941 Series
1
4 port 1 wifi
2
Switch Managable
RB 260
1
5 port
No.
Nama
Alat/Bahan/Komponen
Spesifikasi Minimal
Jumlah
Keterangan
1
2
3
4
5
Alat
1
PC Client
Processor: Pentium Dual Core
RAM: 2 GB
Harddisk: 500 GB
NIC 100 Mbps
Monitor 14”
1 unit
Digunakan sebagai client
2
Laptop
Processor: Pentium Dual Core
RAM: 2 GB
Harddisk: 500 GB
NIC 100 Mbps
Monitor
14”
1 unit
Digunakan sebagai client
3
Crimping Tool
1 Buah
Untuk kabel RJ 45
4
Cable Tester
1 Buah
Untuk kabel RJ 45
Bahan
1.
Kabel UTP
Cat 5
3 Meter
2.
Konektor RJ 45
Cat 5
12 Buah
3.
Koneksi Internet
1 Mbps
Minimal
Komponen
1
Wifi Routerboard
RB-941 Series
1
4 port 1 wifi
2
Switch Managable
RB 260
1
5 port
I.
SOAL
ASPEK KETERAMPILAN
Judul Tugas : Instalasi Jaringan Sederhana
Langkah Kerja :
Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai teknisi adalah merancang bangun dan mengkonfigurasi sebuah jaringan. Wifi Router berfungsi sebagai Gateway Internet, Hotspot, DHCP server, internet tersebut dishare ke Lab Admin dan Lab jaringan client melalui jalur kabel (non hotspot) dan wireless (hotspot).
Dengan konfigurasi sebagai berikut:
1.
Identifikasi dan buatlah daftar
kebutuhan jaringan
2.
Buatlah spesifikasi perangkat yang dibutuhkan
3.
Buatlah spesifikasi topologi jaringan
4.
Konfigurasi Wifi Routerboard dengan ketentuan sebagai berikut:
a. Konfigurasi VLAN pada ehternet dengan ketentuan:
a. VLAN
10
1. VLAN
ID : 10
2. Name : Lab admin
3. IP
ethernet 2 : 192.168.10.0/28
b. VLAN
20
1. VLAN
ID : 20
2. Name : Lab Jaringan
3. IP ethernet 3 : 192.168.20.0 /28
c. VLAN WLAN (Hotspot)
1. VLAN : IP WLAN (hotspot: nama peserta)
2. Ruang Tamu :
192.168.30.0/24
3. Dengan login : Username: tamu pasword : guest
b. Konfigurasi Router
Ether
1:

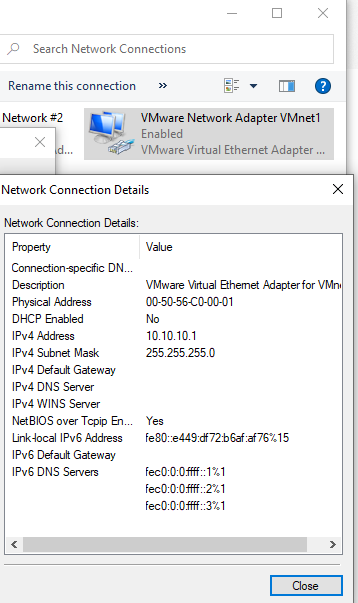

a. IP Ether1 : Router terhubung dengan internet static dengan format
contoh Ip : 10.10.10. X /24 X di berikan sesuai nomor
absen
b. Gateway : Sesuai dengan IP yang diberikan ISP
II.
GAMBAR KERJA/LAMPIRAN
LAIN
“SELAMAT&SUKSES”
