LATIHAN PRAKTIK PC KLIEN WAJIB TERKONEKSI SEBANYAK 16 PC DAN 8 LAPTOP.
TOTAL 24 KLIEN TERKONEKSI. JADI TIDAK SEPERTI DI TOPOLOGY YANG HANYA 6 PC SAJA.

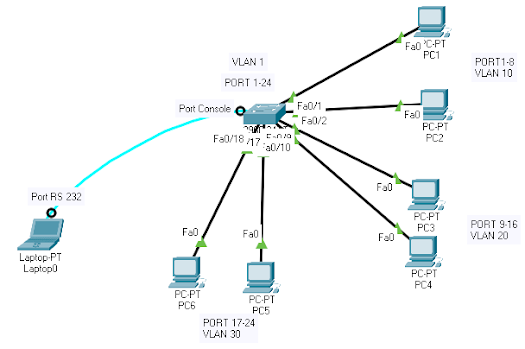

Topology : Modem 192.168.1.1 - Switch Cisco 192.168.1.2 - Klien 192.168.1.3 - 192.168.1.254
Dengan Asumsi DHCP-Server pada Modem di non aktifkan.
Switch>enable
Switch#configure terminal
Switch(config)#interface vlan 1
Switch(config-if)#ip address 192.168.1.2 255.255.255.0
Switch(config-if)#no shutdown
Enter
Switch(config-if)#exit
Switch(config)#ip dhcp pool VLAN-1
Switch(dhcp-config)#network 192.168.1.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.1.1
Switch(dhcp-config)#dns-server 8.8.8.8
Switch(dhcp-config)#exit
Switch(config)#ip default-gateway 192.168.1.1
Switch(config)#ip dhcp excluded-address 192.168.1.1 192.168.1.2
Enter
SAMPAI DISINI SEMUA KLIEN WAJIB KONEK DHCP SETELAH ITU BARU BISA SETTING VLAN NYA
=================================================
Switch(config)#vlan 10
Switch(config-vlan)#name TKJ-A
Switch(config-vlan)#vlan 20
Switch(config-vlan)#name TKJ-B
Switch(config-vlan)#vlan 30
Switch(config-vlan)#name TKJ-C
Switch(config-vlan)#do show vlan
Switch(config-vlan)#exit
=================================================
Switch(config)#interface range fastEthernet 0/1 - 8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
=================================================
Switch(config)#interface range fastEthernet 0/9 - 16
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
================================================
Switch(config)#interface range fastEthernet 0/17 - 24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 30
Enter
Switch(config-if-range)#do show vlan
=================================================
